ワイヤレスジャパン2012 - フォト・ルポルタージュ |
電気興業(株):LTE基地局向け4ブランチ/8ブランチMIMOアンテナ,デジタル消防/救急無線の基地局向け260MHz帯アンテナ,モバイル・キャスト用アンテナなど

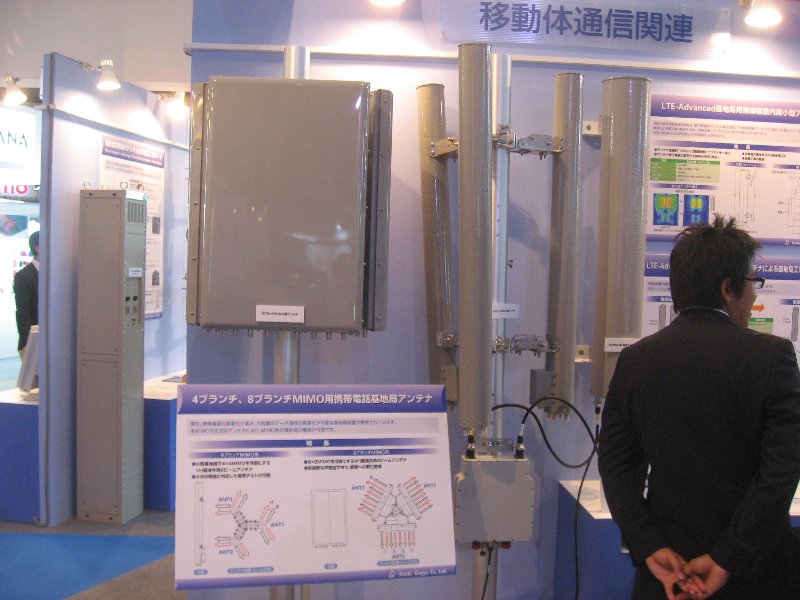

LTE基地局向け4ブランチ/8ブランチMIMOアンテナ
LTEサービスの基地局向けMIMOアンテナです.外観は従来のアンテナと大差ありませんが,アンテナのレドーム内にRRH(リモート・ラジオ・ヘッド)を収納した結果,ケーブル・ロスが無くなり,従来比50%の消費電力削減を実現したとのことです.

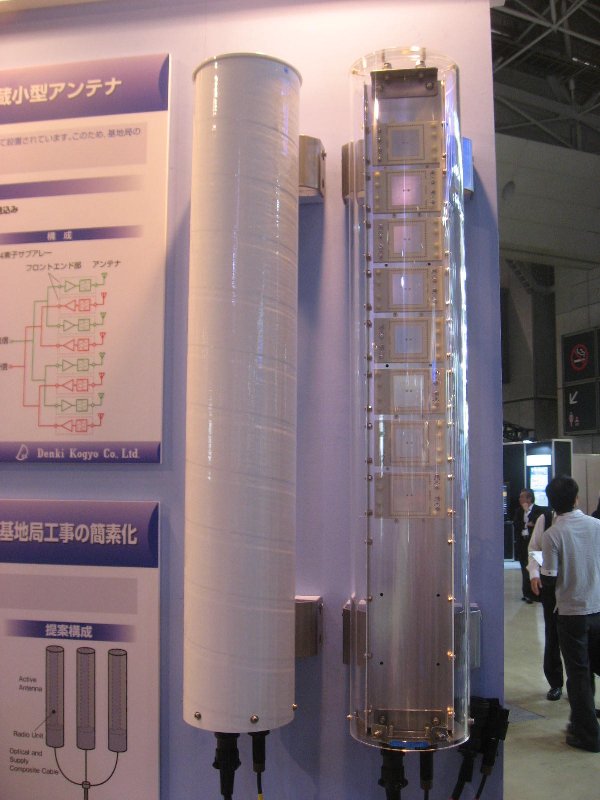

これがそのアンテナ内部です.パッチ・アンテナのように見えるのがアンテナ素子で,1ユニットでV偏波とH偏波の送信または受信を受け持ちます.写真では4送信ユニットと8送信ユニットが見えます.下側のアンテナがない部分にRRHが収納されています.

デジタル消防/救急無線の基地局向け260MHz帯アンテナ

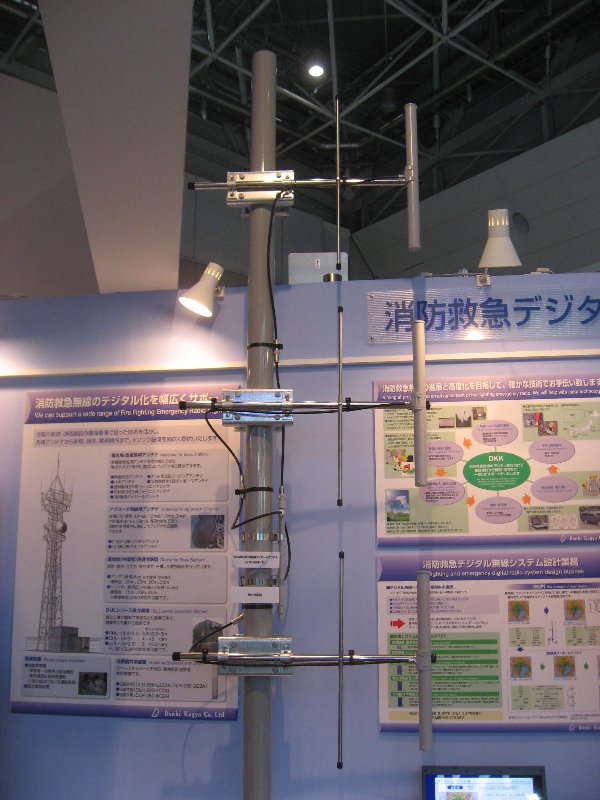

これは水平面指向性を持たせた2エレメント八木・宇田アンテナの3段スタックです.このほか水平面無指向性のスリーブ・アンテナも使われます.両者に共通するのは基地局のサービス・エリアを限定するため垂直面指向性を重視している点です.置局設計ではスピルオーバーのないよう十分に配慮するそうです.
