ワイヤレスジャパン2011
2011年5月25日～5月27日，東京ビッグサイトにて開催
ワイヤレスジャパン2011
取材：「RFワールド」編集子
NTTドコモ(株)：LTE用マルチバンドPA，LTE-advanced，おくだけ充電(ワイヤレス電力伝送)
マルチバンド・パワー・アンプ試作機
　日米欧各国の700MHz帯，800MHz帯，900MHz帯，1.5GHz帯，1.7GHz帯，1.8GHz帯，1.9GHz帯，2.3GHz帯，2.5GHz帯をカバーするマルチバンド・パワー・アンプ試作機の展示です．
　1台でGSM方式(2G)，W-CDMA方式(3G)，LTE(3.9G)方式に対応します．

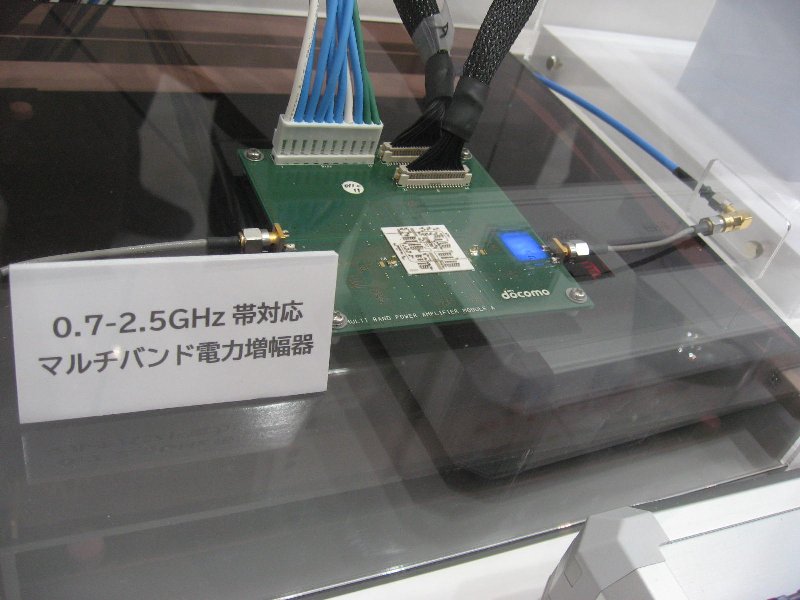

　左はその試作基板の例です．3ステージ構成ですが詳細は不明．

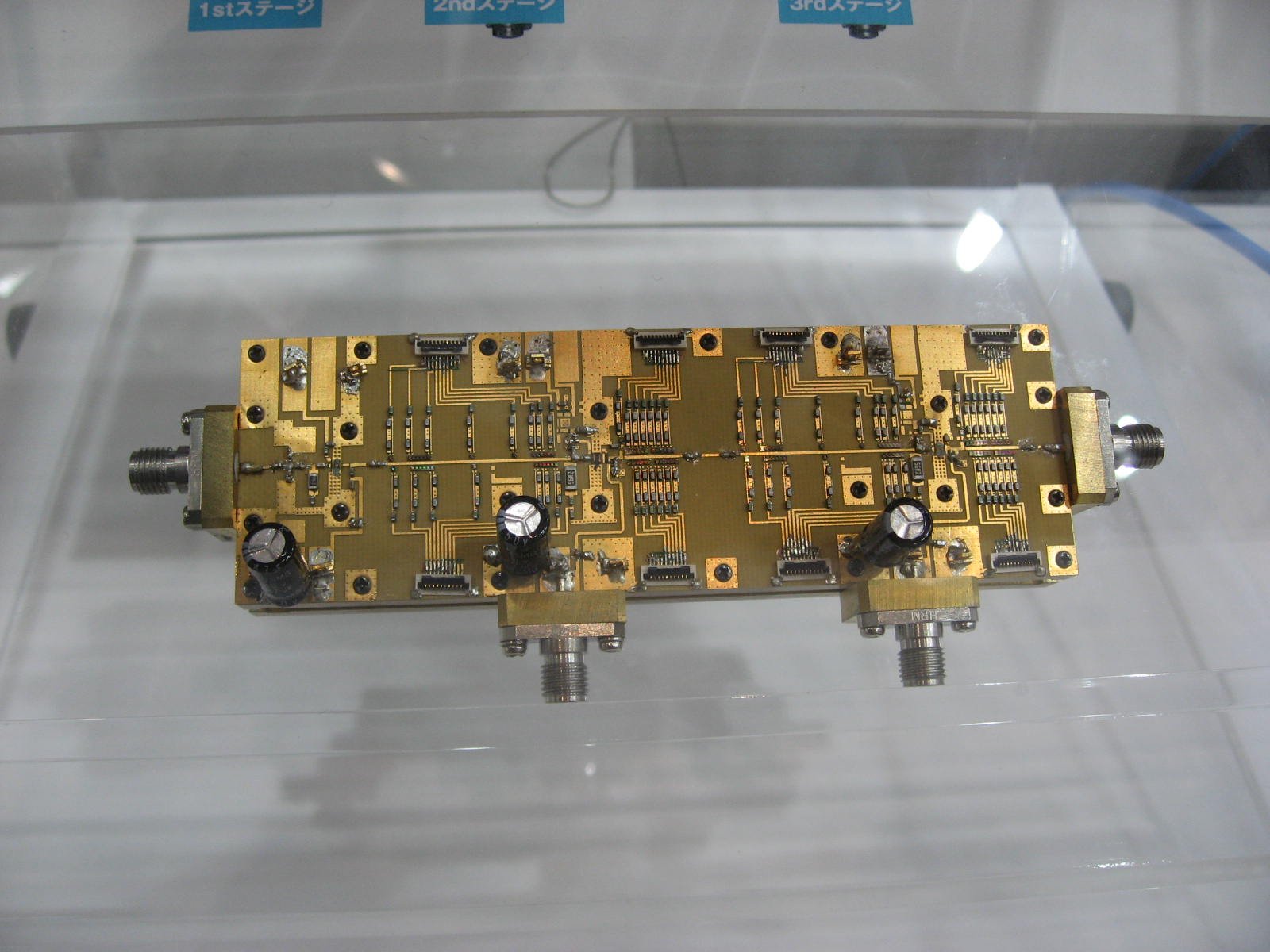

　左は集積化した試作基板の例です．

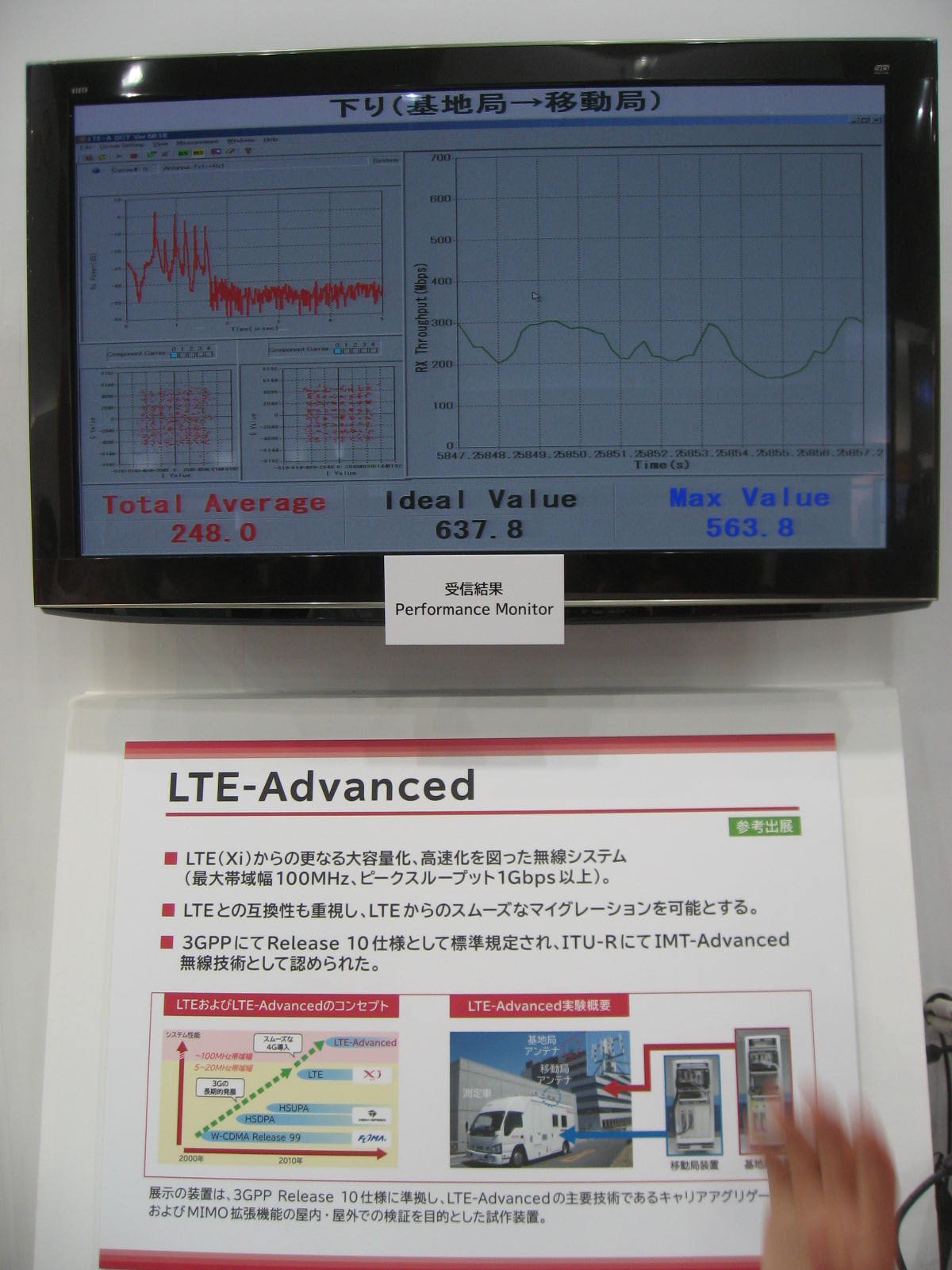

4G携帯電話となるLTE-advancedの試作基地局と試作移動局
　最大帯域幅100MHzを使い，下り最大1Gbps(ピーク)，上り最大500Mbps(ピーク)を実現する近未来の技術です．

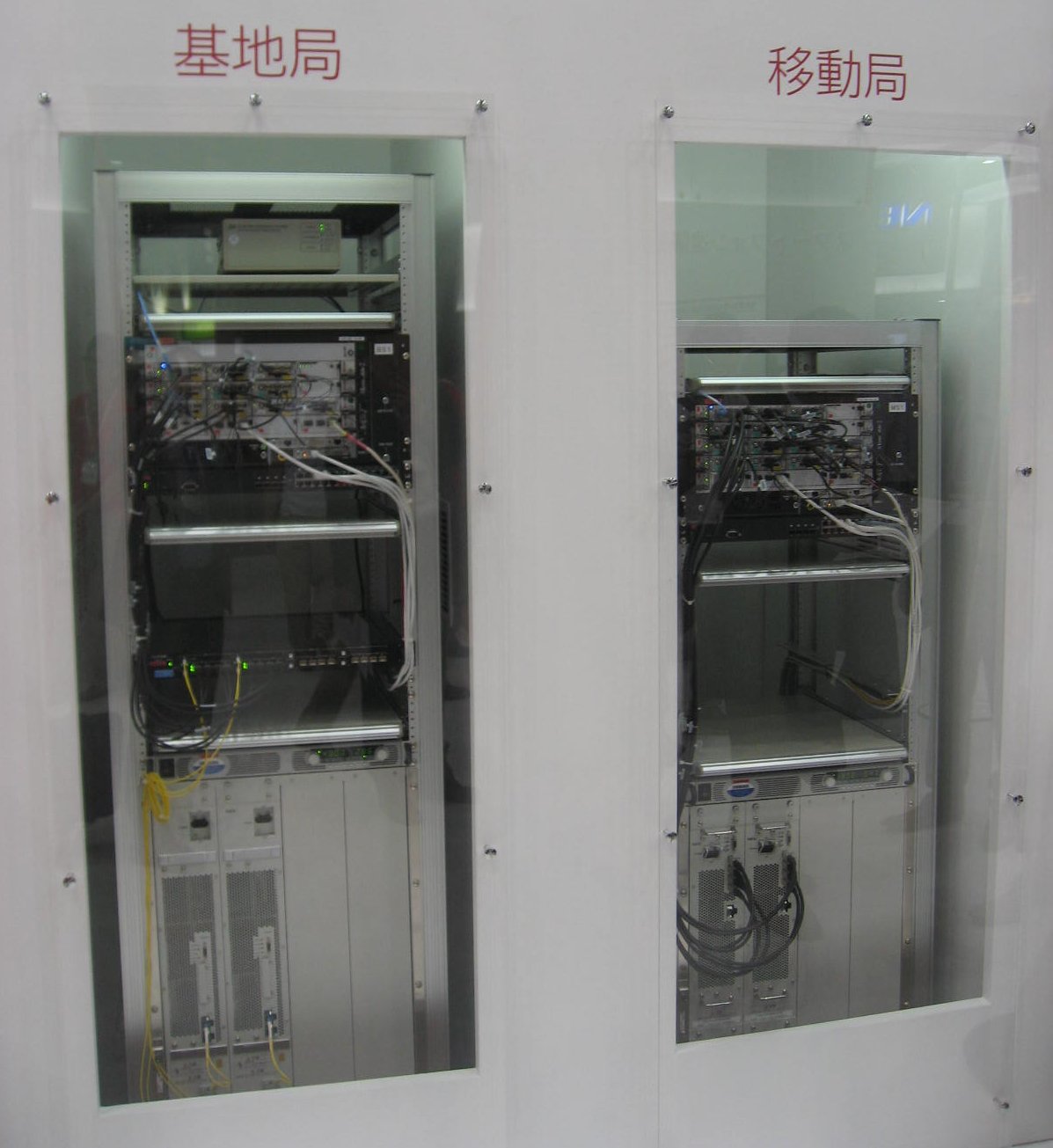

　左は基地局，右は移動局．
「おくだけ充電」は長波帯のワイヤレス電力伝送

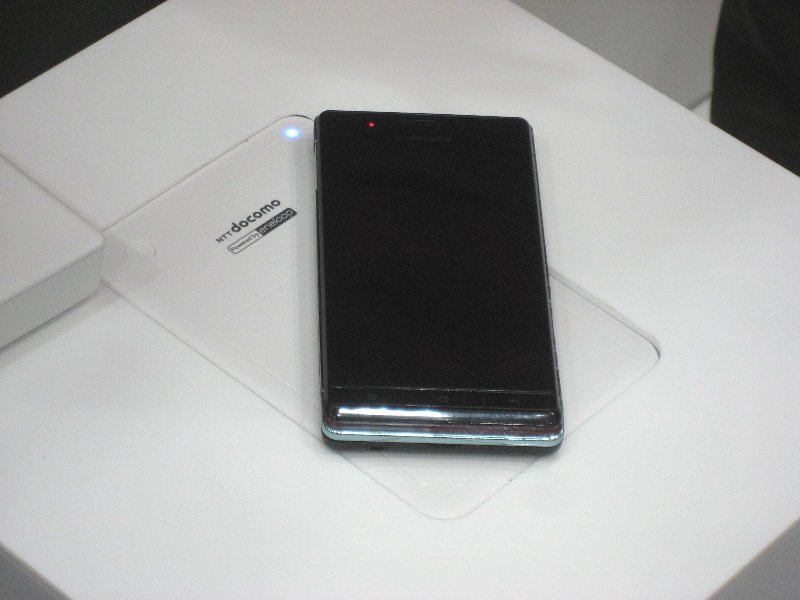

　これから流行りそうな「おくだけ充電」の第1弾はスマートホンSH-13Cの充電技術です．充電台「ポケットチャージャー02」の内部には機械的に水平面内を移動する送電コイルが内蔵されており，SH-13Cのバッテリ・パックに内蔵された受電コイルと自動的に位置決めするため，少しずらして充電台に置いても効率よく充電されるとのこと．
　ポケットチャージャー02の送電コイル出力は最大5W，SH-13Cのパッテリ・パックに内蔵された受電コイルは最大2W，動作周波数は110k～205kHzだそうです．
