ワイヤレスジャパン2011 - フォト・ルポルタージュ
ワイヤレスジャパン2011
2011年5月25日〜5月27日,東京ビッグサイトにて開催
ワイヤレスジャパン2011
取材:「RFワールド」編集子
電気興業(株):東京スカイツリーのVHFハイバンド・マルチメディア放送アンテナなど
VHFハイバンド・マルチメディア放送アンテナ

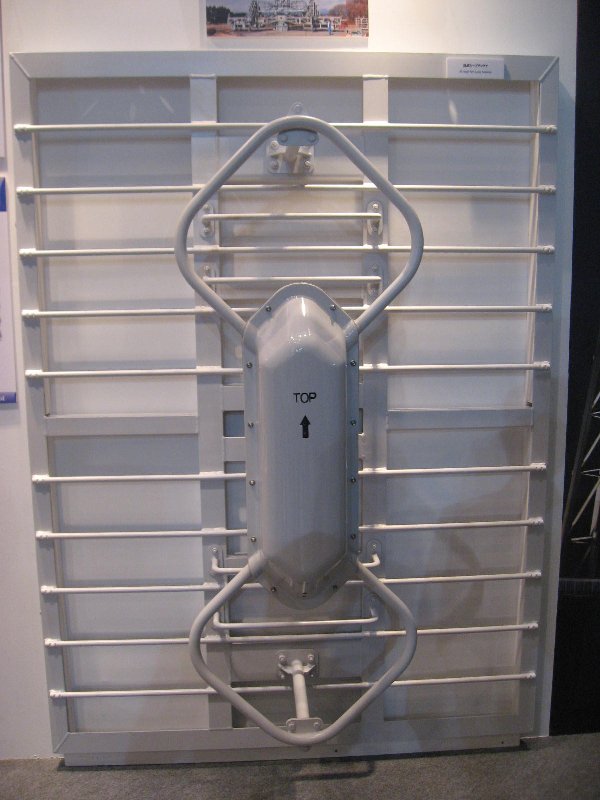

 アナログTV放送終了後にスタートするVHFハイバンドを使ったマルチメディア放送用2L双ループ・アンテナの実物です.VHF帯だけに大きい!

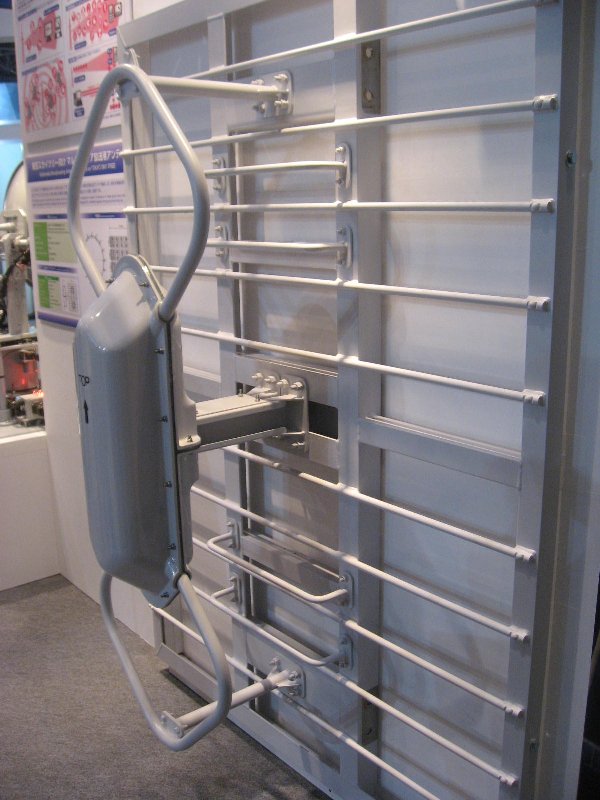

 横から見ると給電部の構造が少しわかります.この1ユニットが自重80kg.
 放射器の裏にあるキャリング・ハンドルのような短い反射器は,指向特性改善用だそうです.

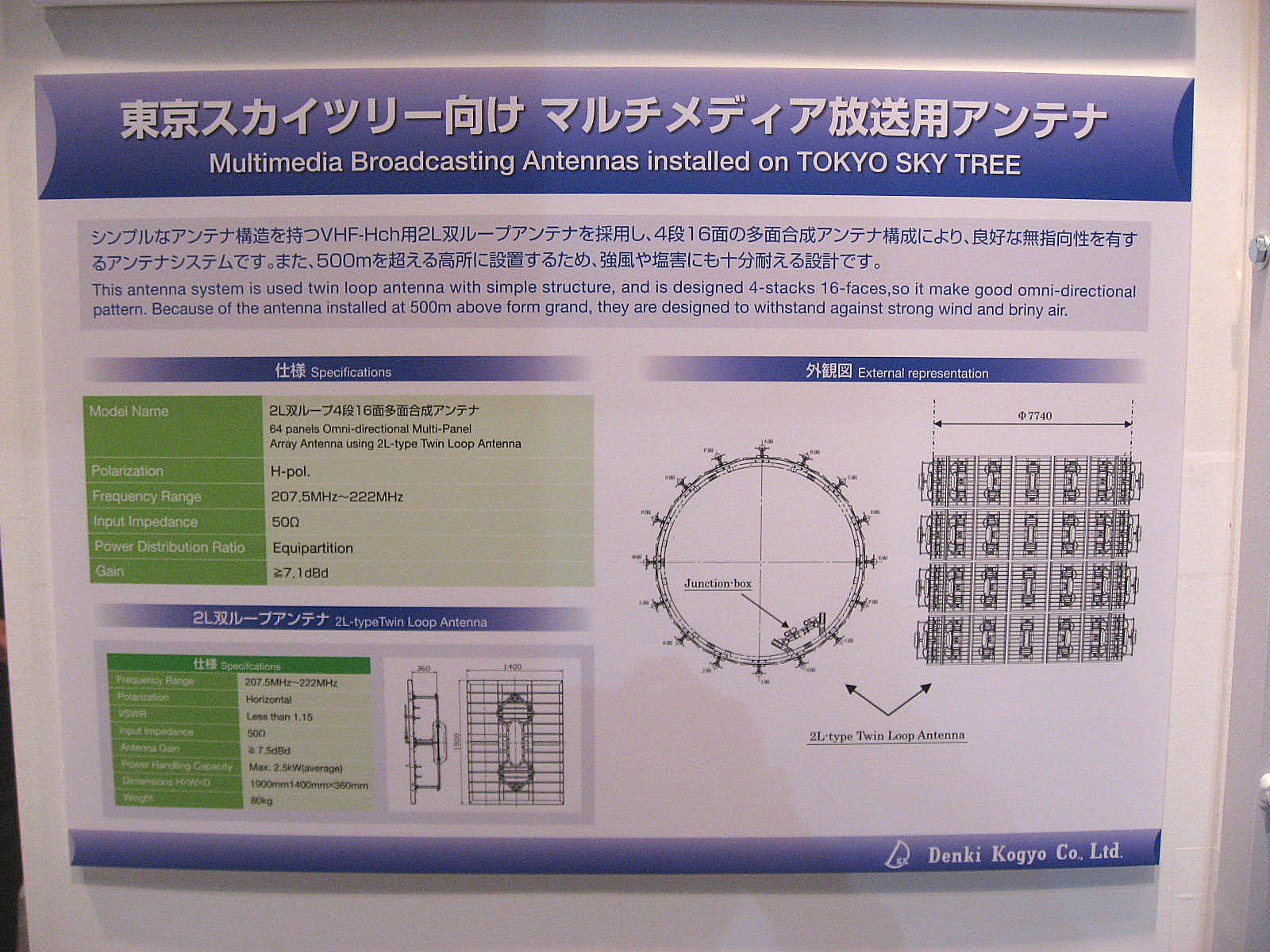

 この1ユニットを16面,4段に配置するそうです.アンテナだけで合計5120kg!

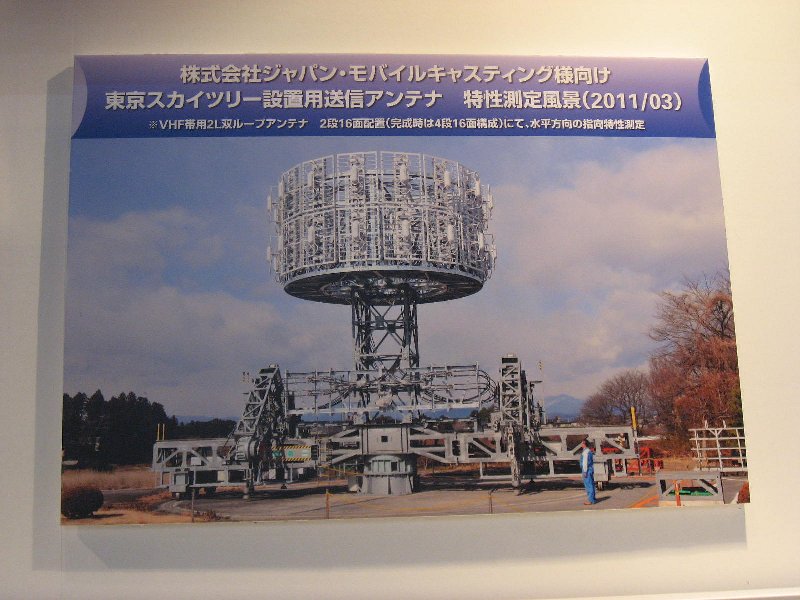

 2011年3月に行われた特性測定のようす.
携帯電話基地局アンテナあれこれ

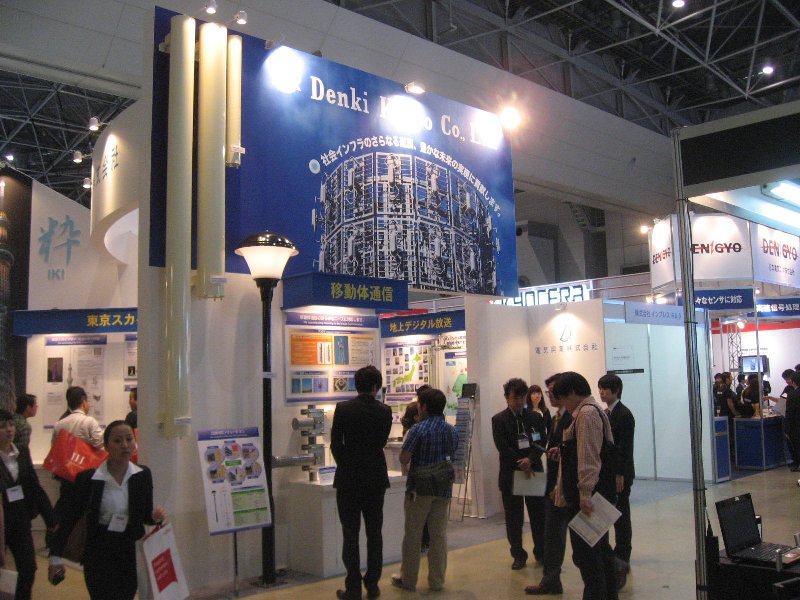

 今回も基地局アンテナがあれこれ展示されていました(^o^)!  左上の3本の白い筒は,左から順に, ・800MHz帯偏波共用60°ビーム・アンテナ ・800MHz/2GHz帯共用偏波共用60°ビーム・アンテナ ・2GHz帯偏波共用60°ビーム・アンテナ だそうです.
 街灯のように見えるのも携帯電話基地局アンテナで,アンテナ素子は上下の中央付近に仕込んであるそうです.
 内部のアンテナ素子は「RFワールド」No.11の特集記事が参考になるでしょう.

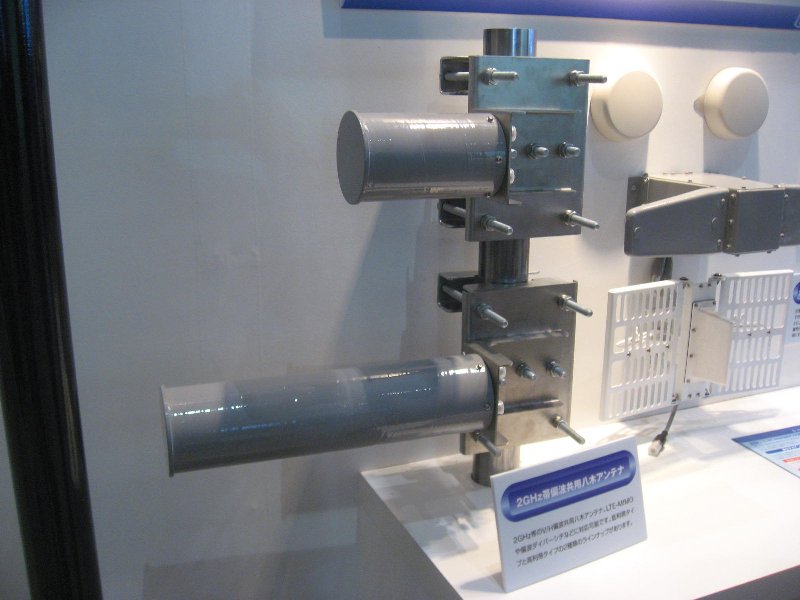

 左はトンネルなどに設置する単一指向性アンテナ.筒の中には八木・宇田アンテナが入っているそうです.

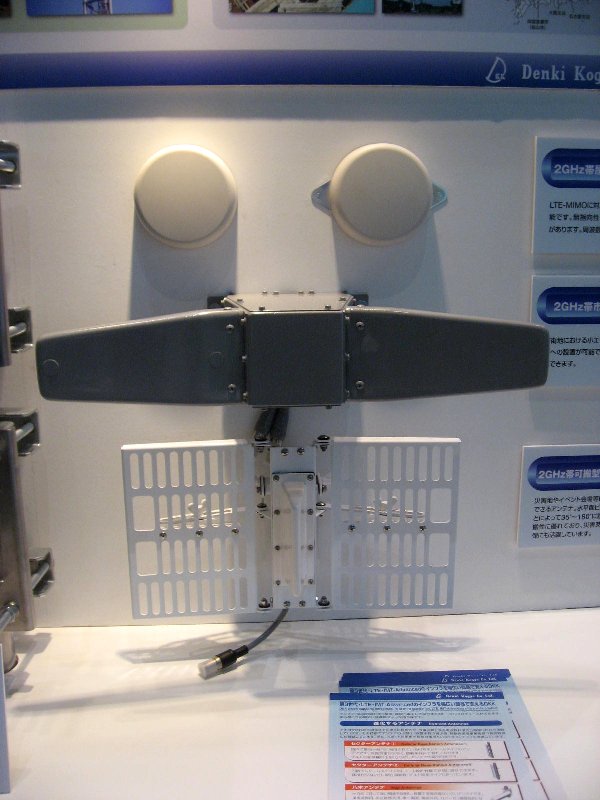

 上段の二つの丸形は,壁や天井に設置する基地局アンテナ.
 中段は,左向きと右向きにそれぞれ八木・宇田アンテナが入った基地局アンテナ.
 下段は,中央に八木・宇田アンテナが入っており,左右の反射板を可変することでビーム幅を調整できる基地局アンテナ.
