ワイヤレスジャパン2012
2012年5月30日〜6月1日,東京ビッグサイトにて開催
ワイヤレスジャパン2012
取材:「RFワールド」編集子
日本電業工作(株):WiMAX基地局用シーリング・アンテナ,携帯電話基地局用景観アンテナ,2.4GHz帯マイクロ波電力回生システム
 アンテナを得意とする同社は,携帯電話基地局やWiMAX基地局アンテナを中心に,マイクロ波電力回生,レクテナ内蔵センサ,Wifiを利用した映像トランスミッタなどを展示していました.
WiMAX基地局用シーリング・アンテナ

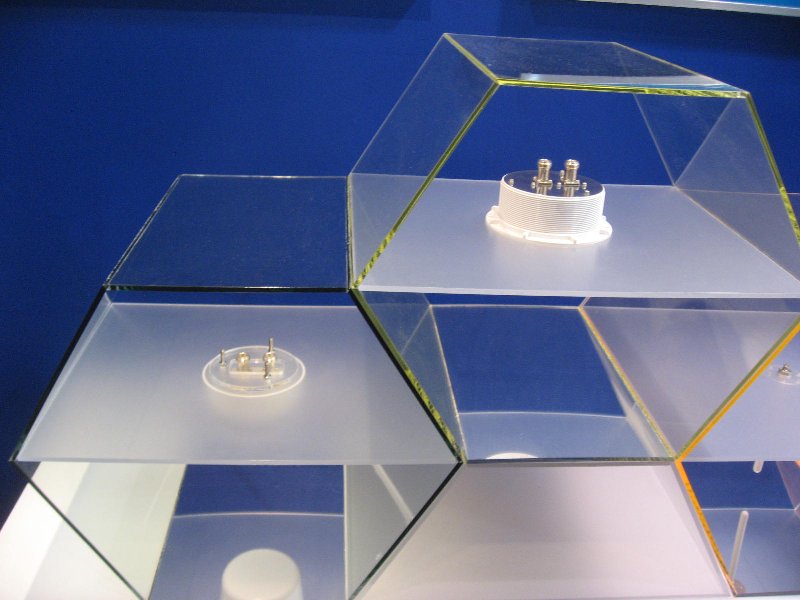

 左はWiMAX(2.5GHz帯)のシーリング(天井埋め込み)型アンテナです.この角度からだと天井裏にあるコネクタが見えます.

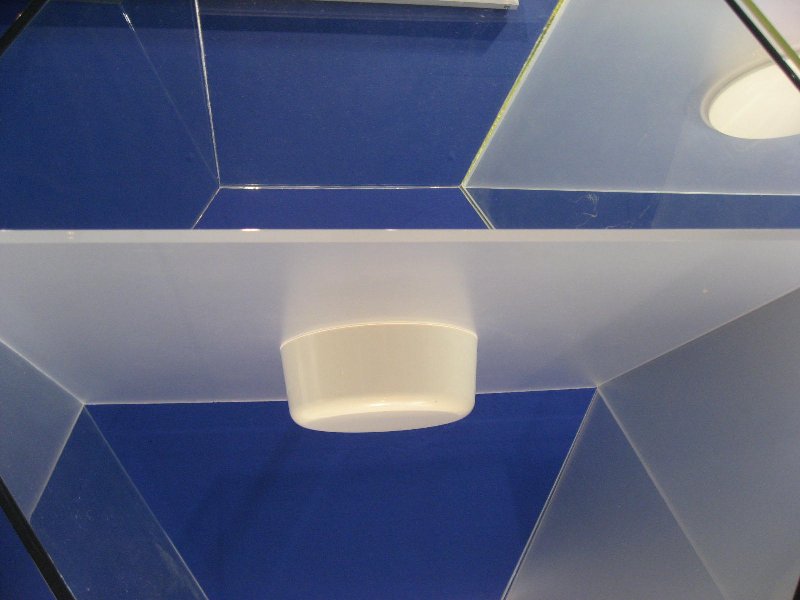

 室内からは左の写真のように見えます.これがアンテナだと気づく人は少ないでしょう.
携帯電話基地局用景観アンテナ

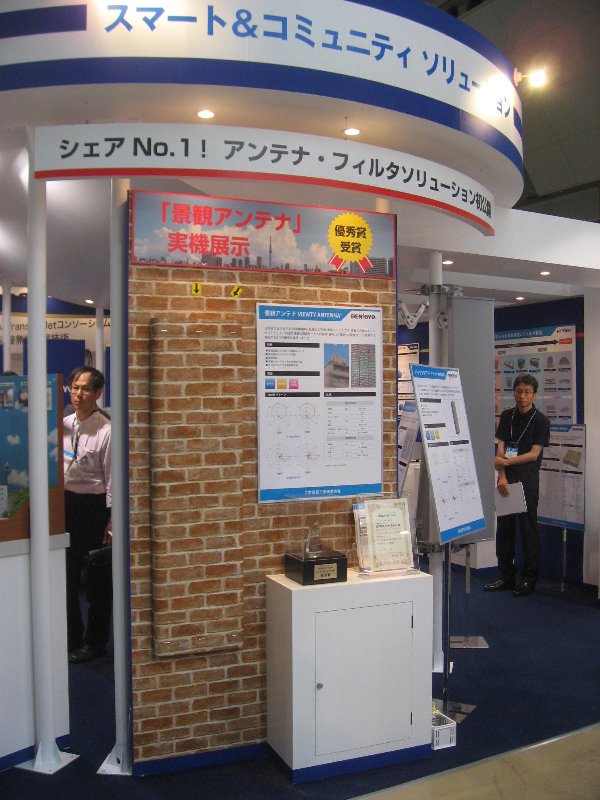

 左の写真のどこにアンテナがあるかわかりますか? 少し盛り上がった縦長の長方形がアンテナです.

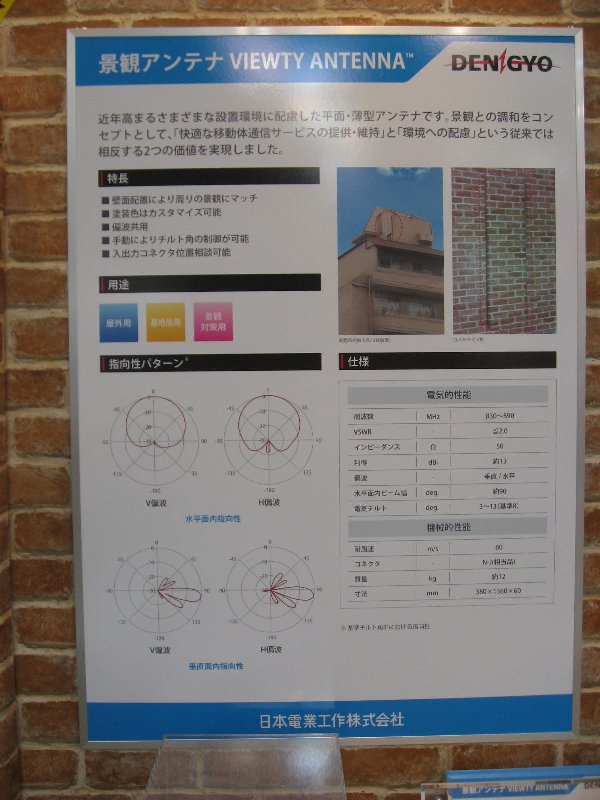

 左はその特性です.壁面と垂直な方向にビームを形成する単一指向性です.

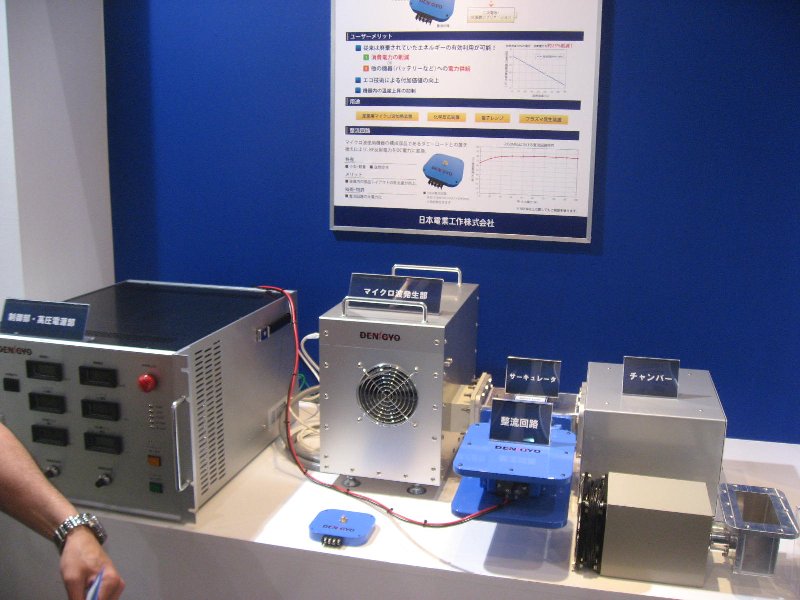

2.4GHz帯マイクロ波電力回生システム
 マイクロ波加熱装置などでは被加熱物へ吸収されるのは供給電力の50〜70%程度だそうです.つまり30〜50%の電力は発振器側へ反射します.
 そのままだと発振器の異常や損傷につながるので,通常は信号源と負荷の間にサーキュレータを入れて,反射波をダミーロードで吸収します.ダミーロードに吸収されたエネルギーは熱として消費されます.
 そこでダミーロードの代わりに整流回路を設け,その出力を電源へ回生するシステムです.

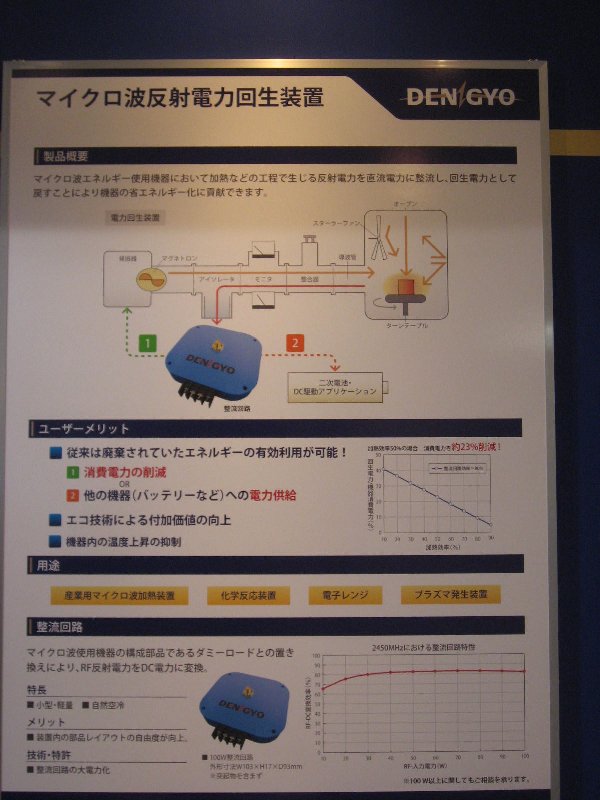

 左はその説明図です.
