4.8 ヘリカルアンテナ

リスト4-8-1はヘリカルアンテナの入力データです。 ヘリカルアンテナでは円筒座標が適しています。
図4-8-1はアンテナ形状です。
図4-8-2は入力インピーダンスです。 広い帯域で定インピーダンス(軸モード)であることがわかります。
図4-8-3は軸モードとなる周波数での電流分布です。 給電点から進行波が流れることがわかります。
図4-8-4は同じ周波数での遠方界です。 成分として[主軸/副軸]を選択しています。 円偏波であることがわかります。利得は5.5dBです。

OpenMOM 1
title = helical antenna
geometry = 1 2 0.017 0.017 720 0 -0.044 -0.001 40
radius = 0.0005
geometry = 1 13 -0.001 0.001 0.017 0 1
feed = 1 0
radius = 0.0005
geometry = 1 2 0.017 0.017 0 720 0.001 0.044 40
radius = 0.0005
frequency = 2.0e9 4.0e9 20
z0 = 50
radiusall = 2 0.2
geom3dnode = 0.05
plotfrequency = 1 1 0
farcomponent = 1 1 1
farstyle = 0
near2dobj = 1
window = 480 320 11
end

図4-8-1 アンテナ形状

図4-8-2 入力インピーダンス(2-4GHz)

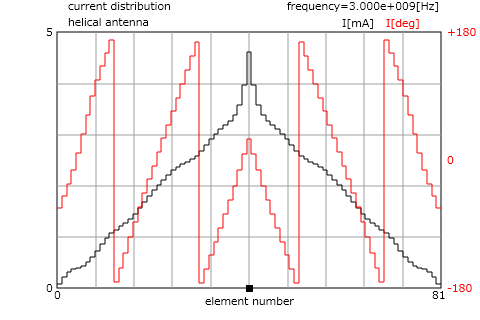

図4-8-3 電流分布(3GHz)

図4-8-4 遠方界(3GHz、主軸と副軸)
