4.5 逆Fアンテナ

リスト4-5-1は逆Fアンテナの入力データです。
図4-5-1はアンテナ形状です。
図4-5-2は入力インピーダンスです。

OpenMOM 1
title = 逆Fアンテナ
geometry = 2 21 0 -0.02 0 0.04 0 -0.11 4 10 15
name = 筐体
geometry = 2 11 0.004 0 0.04 0 -0.036 10 8
name = 放射版
geometry = 1 11 0 0.004 0 0 1
feed = 1 0
name = 給電点
geometry = 1 11 0 0.004 0.004 0 1
name = 短絡
frequency = 800e6 1200e6 20
z0 = 50
radiusall = 1 0.001
geom3dnode = 0.05
plotfrequency = 1 1 1
farcomponent = 1 0 0
farstyle = 0
near2dobj = 1
end

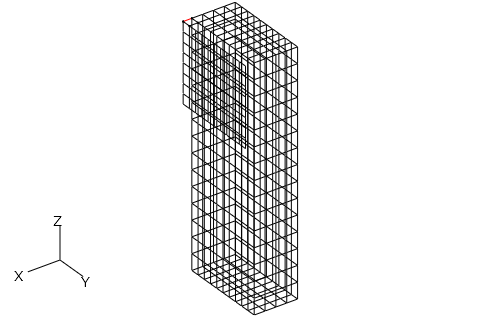

図4-5-1 アンテナ形状

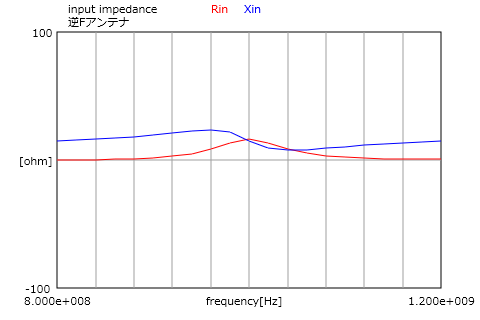

図4-5-2 入力インピーダンス(800-1200MHz)
