5.7 GUIプログラム

OpenFDTDの使用法は、5.3の説明に従って入力データのテキストファイルを作成し、 5.2の説明に従ってコマンドラインで実行することを基本としていますが、本節のGUI(Graphical User Interface)プログラムを使用すると、ウィンドウ上でデータ入力、計算実行、結果確認を行うことができます。

5.7.1 GUIプログラムの起動

GUIプログラムを起動するにはOpenFDTD.exeファイルをダブルクリックしてください。図5-7-1のウィンドウが開きます。
ただし、GUIプログラムの実行には .NET Framework 4.5 以上が必要です。 .NET Framework がインストールされていないときは下記からダウンロードしてインストールしてください。
https://www.microsoft.com/net/download

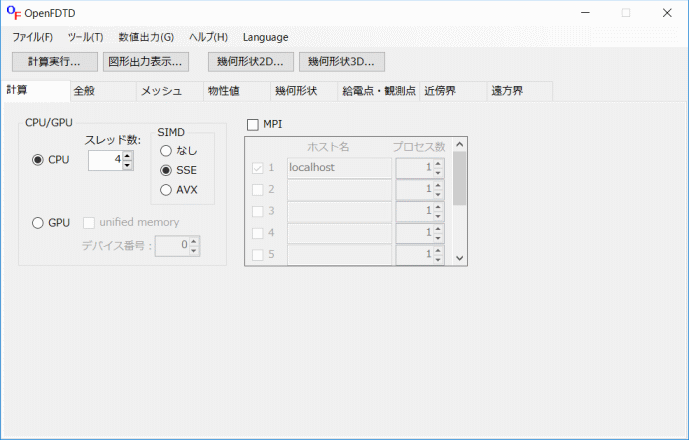

図5-7-1 GUIプログラム

5.7.2 GUIプログラムの使用法

各タブでデータを入力し、その後上のボタンをクリックしてください。各ボタンの意味は以下の通りです。

計算実行 : 入力したデータを[計算]タブの方法で計算します。
図形出力表示 : ブラウザで計算結果ev2d.htmファイルを開きます。計算終了後にクリックしてください。詳しくは5.5を参考にしてください。ブラウザで既にev2d.htmファイルが開かれているときは[更新](F5キー)でも構いません。左下にファイル作成日時が表示されます。
幾何形状2D : ブラウザでgeom2d.htmファイルを開きます。計算を行う前にクリックしてデータを確認をしてください。計算中または計算終了後はgeom2d.htmファイルをダブルクリックしてください。詳しくは5.4を参考にしてください。
幾何形状3D : ブラウザでgeom3d.htmファイルを開きます。計算を行う前にクリックしてデータを確認をしてください。計算中または計算終了後はgeom3d.htmファイルをダブルクリックしてください。詳しくは5.4を参考にしてください。

ファイル ev2d.htm, geom2d.htm, geom3d.htm は毎回上書きされますので、保存が必要なときはファイル名を変えてください。

5.7.3 計算タブ

CPU/GPU
計算するハードウェアを[CPU]/[GPU]から選択してください。

CPU
[スレッド数]と[SIMD]を設定してください。 [スレッド数]は物理コア数から論理コア数の間の数を推奨します。

GPU
GPUの実行にはNVIDIAのグラフィックスボードとディスプレイドライバが必要です。
[unified memory]は通常OFF、[デバイス番号]は通常0としてください。

MPI
MPIを使用して複数台のコンピュータのCPUまたはGPUで並列計算を行うには[MPI]をONにして、各ノード(ホスト)の[ホスト名]と[プロセス数]を入力してください。(注意1)(注意2)(注意3)
最初のノードは自分自身であり[ホスト名]の"localhost"は変更しないでください。
[プロセス数]にはCPUのときは物理コア数から論理コア数の間、 GPUのときはグラフィックスボード数(通常は1)を推奨します。 GPUのときは計算開始時にウィンドウにデバイス名が表示されますので確認してください。
(注意1)
ホスト名はネットワークコンピュータに表示される名前です。自分のホスト名を知るにはコマンドプロンプトで"hostname"と行ってください。またホスト名はIPアドレスでも構いません。
(注意2)
MPIを使用して複数台のコンピュータで並列計算を行うには [3]に従って必要な環境をインストールしてください。 (1台のコンピュータで並列計算するときは作業は不要です)
(注意3)
初回実行時にセキュリティソフトが警告を出したら許可してください。 (MPIは複数のプロセスを起動しますのでマルウェアと認識されることがあります)

その他
[計算タブ]の設定はアプリケーション単位で管理され、個々の入力データには保存されません。

5.7.4 データ入力の各タブ

以下にデータ入力の各タブを示します。
それぞれの項目は5.3のキーワードに対応しています。意味については5.3を参考にしてください。

[全般]タブ
各項目とキーワードの対応関係は以下の通りです。

タイトル -> title
計算条件 -> solver
第1周波数 -> frequency1
第2周波数 -> frequency2
吸収境界条件 -> abc
計算条件オプション -> pulsewidth, timestep
標準出力 -> feedlog, sparalog, farlog
ウィンドウサイズ -> window
収束状況をプロットする -> plotiter

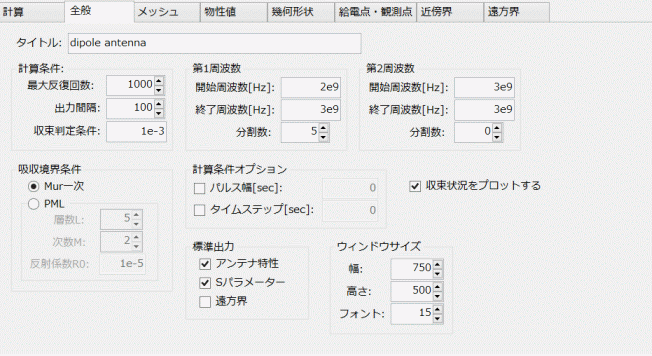

図5-7-2 全般タブ

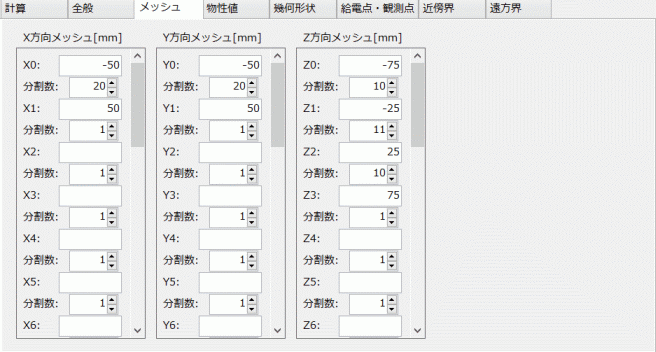

[メッシュ]タブ
各項目とキーワードの対応関係は以下の通りです。

X方向メッシュ -> xmesh
Y方向メッシュ -> ymesh
Z方向メッシュ -> zmesh

図5-7-3 メッシュタブ

[物性値]タブ
対応キーワードは"material"です。
行をクリックすると入力可能になります。
コメント以外は必須データです。
上から順に物性値番号=2,3,...になります。物性値番号=0(真空)、物性値番号=1(PEC)は予め登録されています。

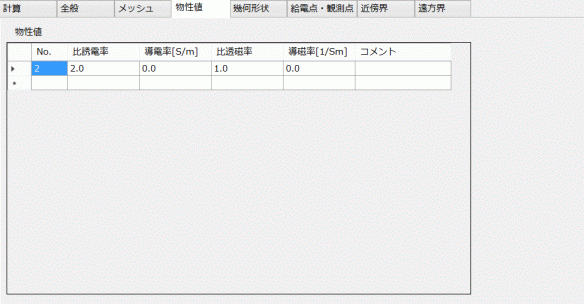

図5-7-4 物性値タブ

[幾何形状]タブ
対応キーワードは"geometry"です。
行をクリックすると入力可能になります。
コメント以外は必須データです。
幾何形状では重複部は下のデータが優先されるために入力順に意味がありますので、編集用にいくつかのボタンが用意されています。それぞれの意味は以下の通りです。

[挿入] : 現在行の前に新しい行を挿入する。
[削除] : 現在行を削除する。[delete]キーでも可能です。
[上] : 現在行を一つ上の行と交代する。
[下] : 現在行を一つ下の行と交代する。

なお、データの数が多いときはテキストエディタで直接、行を並べ替えた方が効率的です。

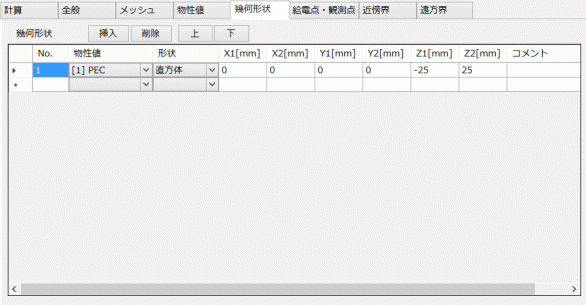

図5-7-5 幾何形状タブ

[給電点・観測点]タブ
各項目とキーワードの対応関係は以下の通りです。

給電点 -> feed
内部抵抗 -> rfeed
観測点 -> point
周波数特性図形出力 -> plotfreq

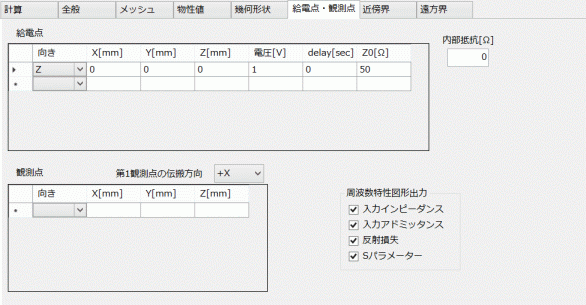

図5-7-6 給電点・観測点タブ

[近傍界]タブ
各項目とキーワードの対応関係は以下の通りです。

近傍界観測線 -> near1d
近傍界観測面 -> near2d
スケール -> nearscale
物体を描く -> near2dobj
色数 -> near2dcolor

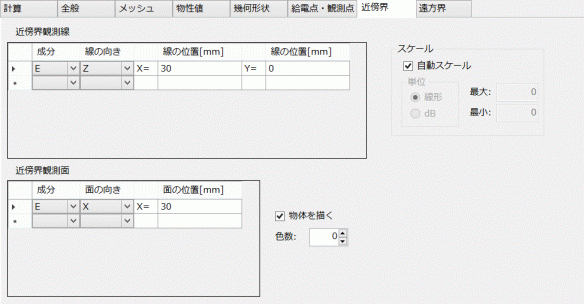

図5-7-7 近傍界タブ

[遠方界]タブ
各項目とキーワードの対応関係は以下の通りです。

遠方界 -> far
図形出力成分 -> plotfar
表示方法 -> farstyle
スケール -> farscale

なお、[一定角度]は[面の向き]が"phi"または"theta"のときのみ意味があります。

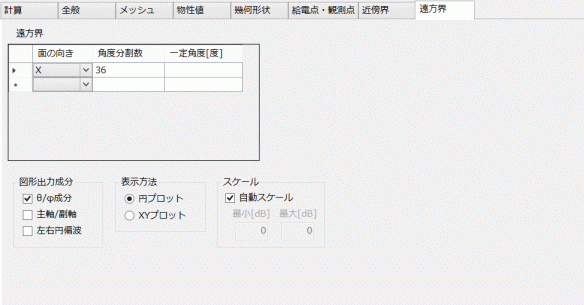

図5-7-8 遠方界タブ

5.7.5 オプションメニュー

[ツール]→[オプション]メニューをクリックすると図5-7-9のオプションウィンドウが開きます。
[データ最大数]についてはこの値を超える数のデータを入力するときは予め十分大きな数を入力した後、 GUIプログラムを再起動してください。
[座標単位]は入力に便利な単位を選択してください。
オプションウィンドウの設定はアプリケーション単位で管理され、個々の入力データには保存されません。

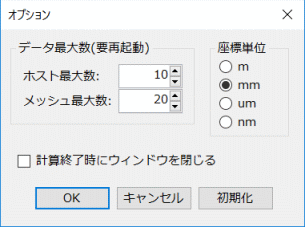

図5-7-9 オプションウィンドウ

5.7.6 数値出力メニュー

[数値出力]メニューをクリックすると、それぞれの数値出力ファイルを読み込んでテキストエディタが開きます。
それぞれのファイルの意味は5.6を参考にしてください。
